GL系列龍門加工中心
產品特點
GL系列龍門加工中心本設備采用工作臺移動，由床身、立柱、橫梁組成封閉的龍門框架結構，具有高剛性、高穩定性的特點。機床可完成銑面、篷孔、鉆孔、剛性攻絲及三軸聯動曲面加工，并可根據客戶要求增加直角銑頭，一次裝夾實現五面加工。特別適用于模具零件粗/半精加工；自動化設備結構件；能源、工程、鑄造行業大型零件加工；鐵路轉向節、大型結構件加工等。咨詢熱線198-6118-6655
配置參數
GL系列龍門加工中心技術參數
GL-18L
GL-24L
GL-28L
GL-32L
GL-37L
GL-42L
| 產品型號 | 單位 | G1614L | G2016L | G2018L | G2518L | G3018L | G3518L | G4518L | G5018L | G5518L | G6018L | G4018L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 門寬 | mm | 1800 | 1800 | 1800 | ||||||||
| X軸 | mm | 1600 | 2100 | 2100 | 2600 | 3100 | 3500 | 4500 | 5000 | 5500 | 6000 | 4000 |
| Y軸（加工行程） | mm | 1300 | 1600 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
| Z軸 | mm | 850 | 850 | 850 | 850(1050) | 850(1050) | 850 | 850 | 850 | 850 | 850 | 850(1050) |
| 主軸鼻端至工作臺距離 | mm | 200-1050(200-1250) | 200-1050(200-1250) | 200-1050(200-1250) | ||||||||
| 工作臺寬度 | mm | 1300 | 1400 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 |
| T型槽 | mm | 22 | 22 | 22 | ||||||||
| 承重 | t | 4 | 4.5 | 9 | 7 | 8 | 9 | 11 | 12 | 13 | 14 | 10 |
| 驅動形式 | 皮帶1:1.33 | 皮帶1:1.33 | 皮帶1:1.33 | |||||||||
| 主軸錐孔規格 | BT50 | BT50 | BT50 | |||||||||
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 功率 | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/35 | 18.5/35 | 18.5/35 | 18.5/35 | 15/18.5 |
| 扭矩 | N.m | 190/313 | 190/313 | 190/313 | 190/313 | 190/313 |
190/313 | 156.9/296 | 156.9/296 | 156.9/296 | 156.9/296 | 190/313 |
| 主軸箱截面 | mm | 350×400 | 350×400 | 350×400 | ||||||||
| X軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 | 12 | 10 | 8 | 8 | 8 | 8 |
| Y軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Z軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 切削速度 | m/min | 10 | 10 | 8 | ||||||||
| 定位精度X（半閉環） | mm | 0.017 | 0.017 | 0.019 | ||||||||
| 定位精度Y（半閉環） | mm | 0.015 | 0.015 | 0.015 | ||||||||
| 定位精度Z（半閉環） | mm | 0.014 | 0.014 | 0.014 | ||||||||
| 重復定位精度X（半閉環） | mm | 0.012 | 0.012 | 0.014 | ||||||||
| 重復定位精度Y（半閉環） | mm | 0.01 | 0.01 | 0.01 | ||||||||
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | ||||||||
| 電源容量 | Kva | 30 | 30 | 30 | ||||||||
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | ||||||||
| 機床高度(約) | mm | 4800 | 4800 | 4800 | ||||||||
| 占地面積(約) | mm×mm | 8900X5100 | 10230X5100 | 12830X5100 | ||||||||
| 機床凈重(約) | T | 20.5 | 22.5 | 26.5 |
| 產品型號 | 單位 | G3024L | G3524L | G4024L | G4524L | G5024L | G5524L | G6024L |
|---|---|---|---|---|---|---|---|---|
| 門寬 | mm | 2400 | 2400 | 2400 | 2400 | |||
| X軸 | mm | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 |
| Y軸（加工行程） | mm | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
| Z軸 | mm | 850(1050) | 850 | 850(1050) | 850 | 850(1050) | 850 | 850(1050) |
| 主軸鼻端至工作臺距離 | mm | 200-1050(200-1250) | 200-1050(200-1250) | 200-1050(200-1250) | 200-1050(200-1250) | |||
| 工作臺寬度 | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
| T型槽 | mm | 22 | 22 | 22 | 22 | |||
| 承重 | t | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 驅動形式 | 皮帶1:1.33 | 皮帶1:1.33 | 皮帶1:1.33 | 皮帶1:1.33 | ||||
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | ||||
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 功率 | kW | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/35 | 18.5/35 | 18.5/35 | 18.5/35 |
| 扭矩 | N.m | 190/313 | 190/313 | 190/313 | 156.9/296 | 156.9/296 | 156.9/296 | 156.9/296 |
| 主軸箱截面 | mm | 350×400 | 350×400 | 350×400 | 350×400 | |||
| X軸快移速度 | m/min | 12 | 12 | 12 | 10 | 8 | 8 | 8 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 8 | 8 | 8 | 8 | |||
| 定位精度X（半閉環） | mm | 0.018 | 0.02 | 0.023 | 0.027 | |||
| 定位精度Y（半閉環） | mm | 0.018 | 0.018 | 0.018 | 0.018 | |||
| 定位精度Z（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 | |||
| 重復定位精度X（半閉環） | mm | 0.013 | 0.014 | 0.017 | 0.019 | |||
| 重復定位精度Y（半閉環） | mm | 0.012 | 0.012 | 0.012 | 0.012 | |||
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
| 電源容量 | Kva | 30 | 30 | 45 | 45 | |||
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | |||
| 機床高度(約) | mm | 4800 | 4800 | 4800 | 4800 | |||
| 占地面積(約) | mm×mm | 8600X6300 | 10880X6300 | 13160X6300 | 15440X6300 | |||
| 機床凈重(約) | T | 27 | 33.5 | 40.5 | 47.5 |
| 產品型號 | 單位 | G3028L | G3528L | G4028L | G4528L | G5528L | G6528L |
|---|---|---|---|---|---|---|---|
| 門寬 | mm | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 |
| X軸 | mm | 3000 | 3500 | 4000 | 4500 | 5500 | 6500 |
| Y軸（加工行程） | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 |
| Z軸 | mm | 1250(1450) | 1250(1450) | 1250(1450) | 1250(1450) | 1250(1450) | 1250(1450) |
| 主軸鼻端至工作臺距離 | mm | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) |
| 工作臺寬度 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| T型槽 | mm | 22 | 22 | 22 | 22 | 22 | 22 |
| 承重 | t | 16 | 18 | 20 | 22 | 23 | 24 |
| 驅動形式 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 功率 | kW | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450×450 | 450×450 | 450×500 | 450×500 | 450×500 | 450×500 |
| X軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 8 | 8 | 8 | 8 | 8 | 8 |
| 定位精度X（半閉環） | mm | 0.02 | 0.021 | 0.02 | 0.022 | 0.024 | 0.028 |
| 定位精度Y（半閉環） | mm | 0.022 | 0.022 | 0.018 | 0.018 | 0.018 | 0.018 |
| 定位精度Z（半閉環） | mm | 0.018 | 0.018 | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度X（半閉環） | mm | 0.015 | 0.016 | 0.015 | 0.016 | 0.018 | 0.02 |
| 重復定位精度Y（半閉環） | mm | 0.017 | 0.017 | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 50 | 50 | 50 | 50 | 50 | 50 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6400 | 6400 | 6400 | 6400 | 6400 | 6400 |
| 占地面積(約) | mm×mm | 9800X6600 | 10800X6600 | 11400X6600 | 12400X6600 | 14400X6600 | 16400X6600 |
| 機床凈重(約) | T | 40.5 | 43 | 45.5 | 47.5 | 50 | 52.5 |
| 產品型號 | 單位 | G4532L | G5532L | G6532L | G8532L | G10532L |
|---|---|---|---|---|---|---|
| 門寬 | mm | 3200 | 3200 | 3200 | 3200 | 3200 |
| X軸 | mm | 4500 | 5500 | 6500 | 8500 | 10500 |
| Y軸（加工行程） | mm | 3800 | 3800 | 3800 | 3800 | 3800 |
| Z軸 | mm | 1250(1450) | 1250(1450) | 1250(1450) | 1250(1450) | 1250(1450) |
| 主軸鼻端至工作臺距離 | mm | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) | 200-1450(200-1650) |
| 工作臺寬度 | mm | 2800 | 2800 | 2800 | 2800 | 2800 |
| T型槽 | mm | 22 | 22 | 22 | 22 | 22 |
| 承重 | t | 24 | 28 | 30 | 32 | 32 |
| 驅動形式 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 |
| 功率 | kW | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450×500 | 450×500 | 450×500 | 450×500 | 450×500 |
| X軸快移速度 | m/min | 12 | 12 | 12 | 12 | 10 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 8 | 8 | 8 | 8 | 8 |
| 定位精度X（半閉環） | mm | 0.022 | 0.024 | 0.028 | 0.032 | 0.038 |
| 定位精度Y（半閉環） | mm | 0.023 | 0.023 | 0.023 | 0.023 | 0.023 |
| 定位精度Z（半閉環） | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度X（半閉環） | mm | 0.016 | 0.018 | 0.02 | 0.022 | 0.029 |
| 重復定位精度Y（半閉環） | mm | 0.018 | 0.018 | 0.018 | 0.018 | 0.018 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 50 | 50 | 50 | 50 | 50 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6400 | 6400 | 6400 | 6400 | 6400 |
| 占地面積(約) | mm×mm | 12400X7000 | 14400X7000 | 16400X7000 | 22800X7000 | 26800X7000 |
| 機床凈重(約) | T | 60.5 | 64.5 | 68.5 | 76.5 | 87 |
| 產品型號 | 單位 | G6537L | G8537L | G10537L | G12537L |
|---|---|---|---|---|---|
| 門寬 | mm | 3700 | 3700 | 3700 | 3700 |
| X軸 | mm | 6500 | 8500 | 10500 | 12500 |
| Y軸（加工行程） | mm | 4300 | 4300 | 4300 | 4300 |
| Z軸 | mm | 1250(1500) | 1250(1500) | 1250(1500) | 1250(1500) |
| 主軸鼻端至工作臺距離 | mm | 200-1450(200-1700) | 200-1450(200-1700) | 200-1450(200-1700) | 200-1450(200-1700) |
| 工作臺寬度 | mm | 3200(3500) | 3200(3500) | 3200(3500) | 3200(3500) |
| T型槽 | mm | 28 | 28 | 28 | 28 |
| 承重 | t | 30 | 32 | 36 | 36 |
| 驅動形式 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | |
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 |
| 功率 | kW | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450×500 | 450×500 | 450×500 | 450×500 |
| X軸快移速度 | m/min | 12 | 10 | 10 | 8 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 10 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 10 |
| 切削速度 | m/min | 6 | 6 | 6 | 6 |
| 定位精度X（半閉環） | mm | 0.028 | 0.032 | 0.038 | 0.042 |
| 定位精度Y（半閉環） | mm | 0.028 | 0.028 | 0.028 | 0.028 |
| 定位精度Z（半閉環） | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度X（半閉環） | mm | 0.02 | 0.022 | 0.029 | 0.034 |
| 重復定位精度Y（半閉環） | mm | 0.019 | 0.019 | 0.019 | 0.019 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 50 | 50 | 80 | 80 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6400 | 6400 | 6400 | 6400 |
| 占地面積(約) | mm×mm | 16800X7500 | 22800X7500 | 26800X7500 | 31300X7500 |
| 機床凈重(約) | T | 89.5 | 105.5 | 121 | 135.5 |
| 產品型號 | 單位 | G10542L | G12542L | G14542L |
|---|---|---|---|---|
| 門寬 | mm | 4200 | 4200 | 4200 |
| X軸 | mm | 10500 | 12500 | 14500 |
| Y軸（加工行程） | mm | 4300(4800) | 4300(4800) | 4300(4800) |
| Z軸 | mm | 1250(1500) | 1250(1500) | 1250(1500) |
| 主軸鼻端至工作臺距離 | mm | 200-1450(200-1700) | 200-1450(200-1700) | 200-1450(200-1700) |
| 工作臺寬度 | mm | 3500 | 3500 | 3500 |
| T型槽 | mm | 28 | 28 | 28 |
| 承重 | t | 36 | 36 | 36 |
| 驅動形式 | 直連式+減速箱 | 直連式+減速箱 | 直連式+減速箱 | |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | |
| 主軸轉速 | rpm | 4500 | 4500 | 4500 |
| 功率 | kW | 30/37 | 30/37 | 30/37 |
| 扭矩 | N.m | 1365/1688 | 1365/1688 | 1365/1688 |
| 主軸箱截面 | mm | 450×500 | 450×500 | 450×500 |
| X軸快移速度 | m/min | 8 | 8 | 8 |
| Y軸快移速度 | m/min | 10 | 10 | 10 |
| Z軸快移速度 | m/min | 10 | 10 | 10 |
| 切削速度 | m/min | 6 | 6 | 6 |
| 定位精度X（半閉環） | mm | 0.038 | 0.042 | 0.047 |
| 定位精度Y（半閉環） | mm | 0.028 | 0.028 | 0.028 |
| 定位精度Z（半閉環） | mm | 0.015 | 0.015 | 0.015 |
| 重復定位精度X（半閉環） | mm | 0.029 | 0.034 | 0.04 |
| 重復定位精度Y（半閉環） | mm | 0.019 | 0.019 | 0.019 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 80 | 80 | 80 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6900 | 6900 | 6900 |
| 占地面積(約) | mm×mm | 27800X8000 | 31300X8000 | 35300X8000 |
| 機床凈重(約) | T | 122 | 137 | 152 |
視頻展示

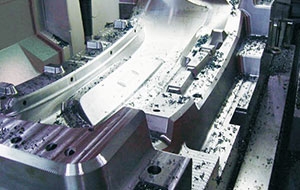

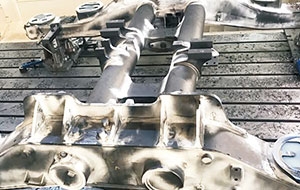

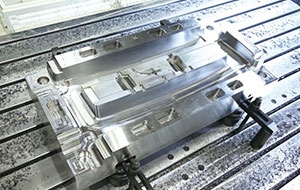

產品應用
應用
應用
應用
應用
標準配置
數控系統FANUC 0I MF plus(5)
主軸油冷系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
警示燈
工作燈
電柜熱交換器
主軸氣幕防塵
標準附件
哪項選配，最適合您？
數控系統：FANUC OI MF（1）/
SIEMENS 828D
全閉環光柵尺
Z軸行程加長200mm
立柱整體加高200mm
中心出水
機床全封閉式防護
主軸環噴
油水分離裝置
液壓平衡
FANUC OI MF（5）15/18.5KW
皮帶（1:1.77），4500rpm ，253.3/417.3Nm
手動附件銑頭/頭庫
半自動銑頭/頭庫
工件自動測量裝置
FANUC OI MF（1）18/35KW
皮帶傳動1:1.33，6000rpm，156.9/296Nm
FANUC OI MF（1）18/35KW
皮帶傳動1:1.77，4500rpm，208.86/394Nm
FANUC OI MF（1）18/30KW
