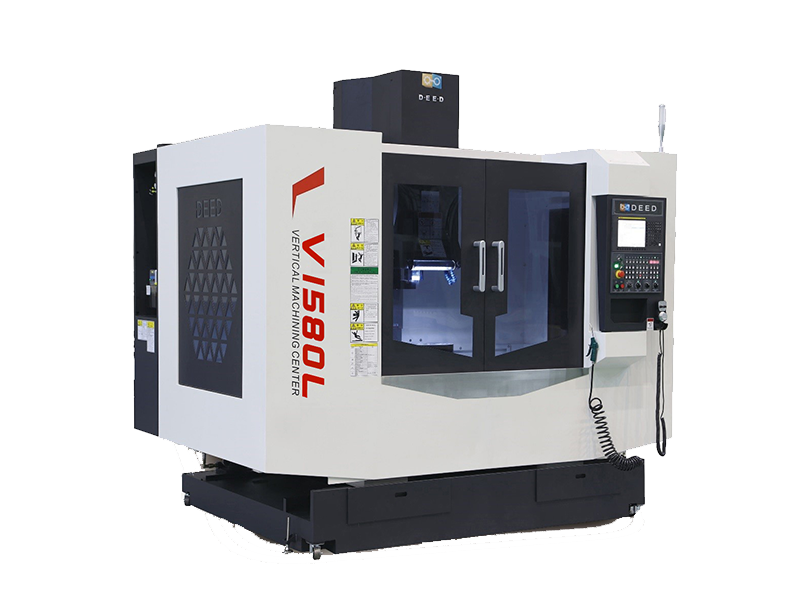

機型 | 單位 | V650L | V850L | V1160L | V1370L | V1580L | V1690L | V1890L | ||||
加工范圍 | X/Y/Z軸行程 | mm | 600/460/510 | 850/510/510 | 1100/610/610 | 1300/710/710 | 1500/810/810 | 1600/910/810 | 1800/910/810 | |||
主軸鼻端至工作臺面距離 | mm | 150~660 | 150~660 | 150~760 | 150~860 | 150-960 | 150-960 | 250-1060 | ||||
工作臺 | 工作臺尺寸 | mm | 600×400 | 950×500 | 1200×600 | 1400×700 | 1700×800 | 1800×900 | 2000×900 | |||
工作臺最大載重 | kg | 300 | 500 | 1000 | 1300 | 1500 | 1600 | 2000 | ||||
主軸 | 驅動方式 | 直聯式 | 皮帶式 | 直聯式 | 皮帶式 | 直聯式 | 皮帶式 | 直聯式 | 皮帶式 | 皮帶式 | 皮帶式 | |
主軸錐度 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 | ||
最高工作轉速 | r/min | 12000 | 8000 | 12000 | 8000 | 12000 | 8000 | 12000 | 5000 | 5000 | 5000 | |
功率(額定/最大)
| kW | 7.5/11 | 11/18.5 | 11/18.5 | 11/18.5 | 11/18.5 | 11/18.5 | 11/18.5 | 11/15 | 11/15 | 15/18.5
| |
扭矩(額定/最大)
| N·m | 35.8/70 | 69/156 | 52.5/118 | 69/156 | 52.5/118 | 69/156 | 52.5/118 | 168/305 | 168/305 | 249/365
| |
精度 | X/Y/Z軸定位精度(半閉環)
| mm | 0.006(全長) | 0.008(全長) | 0.008(全長) | 0.01(全長) | 0.012(全長) | 0.012(全長) | 0.015(全長)
| |||
X/Y/Z軸重復精度(半閉環) | mm | 0.004(全長) | 0.005(全長) | 0.005(全長) | 0.006(全長) | 0.008(全長) | 0.008(全長) | 0.01(全長)
| ||||
刀庫 | 型式 | 圓盤 | 圓盤 | 圓盤 | 圓盤 | 圓盤 | 圓盤 | 圓盤 | ||||
刀庫容量
| 24 | 24 | 24 | 24 | 24 | 24 | 24 |
數控系統(發那科)
三軸滾柱線軌
主軸錐孔吹氣
主軸氣幕防塵
主軸環噴
導軌防護罩
三色燈
自動潤滑系統
氣槍
機床整體式護罩
雙泵底盤沖屑(V650L無)
工件水冷
工件氣冷
24T刀庫
熱交換器
水槍
前端與右側照明
墊鐵和調整螺栓
手持脈沖發生器
電柜箱照明
2G CF卡
隨機操作及維修手冊
BT50
空調
排屑器
中心出水
立柱加高
轉臺尾座
油霧收集
油水分離
氣動門
常規選配
減速箱
對刀儀
光柵尺
工件測量
氣密檢測
CE要求
30T刀庫
斷刀檢測
門聯鎖
地基物料
