GV系列 立式加工中心
產品特點
GV系列立式加工中心，本機床為門型立式加工中心，床身與橫梁固定，滑座在橫梁上進行X軸左右運行，工作臺與加工件僅進行Y軸前后運動。床身與橫梁采用新型礦物材料，精度更穩定。主要用于模具及高精 密零部件的生產加工。咨詢熱線198-6118-6655
配置參數
GV系列 立式加工中心技術參數
項目 | 單位 | GV50B | GV60B | GV70B | |
加工范圍 | X軸行程 | mm | 800 | 1100 | 1300 |
Y軸行程 | mm | 500 | 600 | 700 | |
Z軸行程 | mm | 500 | 600 | 700 | |
主軸鼻端至工作臺面距離 | mm | 150~600 | 150~700 | 150~850 | |
工作臺 | 工作臺尺寸 | mm | 950x500 | 1200x600 | 1400x700 |
| 工作臺最大載重 | kg | 600 | 1000 | 1500 | |
進給 | X/Y/Z軸快速進給速度 | m/min | 40/40/32 | 40/40/32 | 36/36/32 |
電主軸 | 驅動方式 | / | 直聯式 | 直聯式 | 直聯式 |
| 主軸錐度 | / | BT40 | BT40 | BT40 | |
| 最高工作轉速 | r/min | 12000 | 12000 | 12000 | |
| 功率(額定/最大) | KW | 11/22 | 11/22 | 11/22 | |
| 扭矩(額定/最大) | N·m | 53/106 | 53/106 | 53/106 | |
| 精度 | X/Y/Z軸定位精度（半閉環） | mm | 0.005（全長） | 0.005（全長） | 0.005（全長） |
X/Y/Z軸重復精度（半閉環） | mm | 0.003（全長） | 0.003（全長） | 0.004（全長） | |
刀庫 | 刀庫容量 | / | 24 | 24 | 24 |
| 型式 | / | 圓盤 | 圓盤 | 圓盤 | |
視頻展示

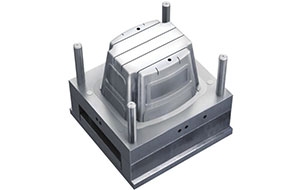

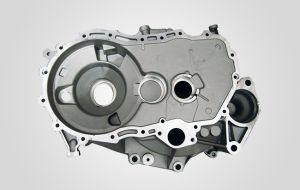

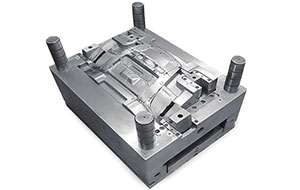

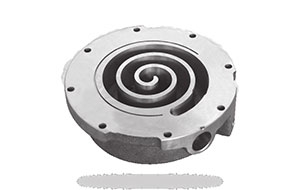

產品應用
應用
應用
應用
應用
標準配置
Siemens 828D數控系統
三軸滾柱線軌
三軸滾珠絲杠
主軸錐孔吹氣
主軸氣幕防塵
主軸環噴
氣槍
水槍
電柜箱照明
工作區照明
空調
工件水冷
工件氣冷
BT40-24T刀庫
鏈?zhǔn)脚判计?/p>
油冷機
手持脈沖發生器
雙泵底盤沖屑
哪項選配，最適合您？
FANUC系統
中心出水
電主軸
水冷機
門聯鎖
四軸轉臺
自動門
對刀儀
在線測量
油霧收集器
油水分離機
切削液冷卻
電箱插座
