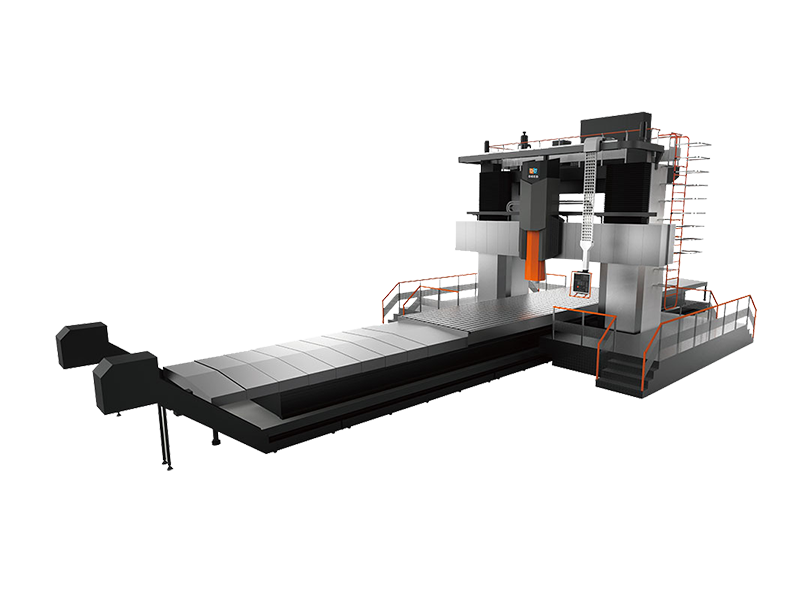

項目 | 單位 | G10540MB | |
加工范圍 | X/Y/Z/W四軸行程 | mm | 10500/4600/1250/2400 |
主軸鼻端到工作臺面距離 | mm | 0-260 | |
門寬 | mm | 4000 | |
工作臺
| 工作臺尺寸 | mm | 10000×3000 |
工作臺最大載重 | T | 40 | |
T 形槽 | mm | 36 | |
進給 | X/Y/Z/W 軸快速移動速度 | m/min | 10/10/10/2 |
X/Y/Z 軸最大切削速度 | m/min | 6/6/6 | |
主軸 | 驅動方式 | 直聯式+減速箱 | |
主軸錐度 | BT50 | ||
最高轉速 | r/min | 3000 | |
功率(額定/30min) | KW | 37/51 | |
扭矩(額定/30min) | Nm | 1295/1785 |
數控系統西門子ONE
主軸恒溫系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
清潔氣槍
警示燈
工作燈
電柜空調
主軸氣幕防塵
標準附件
光柵尺
FANUC 0i-MF SIEMENS 828D
圓盤刀庫24T/30T
鏈?zhǔn)降稁?2T/40T
立臥刀庫40T/60T
立柱整體加高200mm
立柱整體加高400mm
Z軸行程加長
中心出水(20/30/50bar)
穩壓器
封閉式操作室
油水分離裝置
手動附件銑頭:直角頭、延長頭、萬向頭、直角延長頭、雙頭直角銑頭、立臥頭、可選齒盤定位
自動/半自動附件銑頭:直角頭、延長頭、萬向頭、直角延長頭
工件自動測量裝置
刀具自動測量裝置
工件清潔水槍
主軸環噴
地基下沉
數控回轉工作臺(第四軸)
